نحوه تنظیم کارت E1 سیسکو
کانفیگ کارت E1 سیسکو :
در این آموزش می خواهیم به نحوه تنظیم کارت E1 سیسکو به خصوص روتر های سیسکو مدل 2800 بپردازیم. از کارت های E1 برای راه اندازی خط های پنج رقمی مخابرات و همچنین اتصال سیستم تلفن ویپ ایزابل به سانترال پاناسونیک استفاده می شود . رایج ترین کارت های E1 در بازار دو مدل VWIC2-1MFT/T1-E1 (تک پورت) و VWIC2-2MFT/T1-E1 (دو پورت) می باشد.
حال مرحله به مرحله کانفیگ کارت E1 سیسکو توضیح می دهیم .
ابتدا کارت E1 تک یا دو پورت را در اولین اسلات روتر سیسکو جا می زنیم ، سپس با استفاده از برنامه Putty شروع به کانفیگ می نماییم.

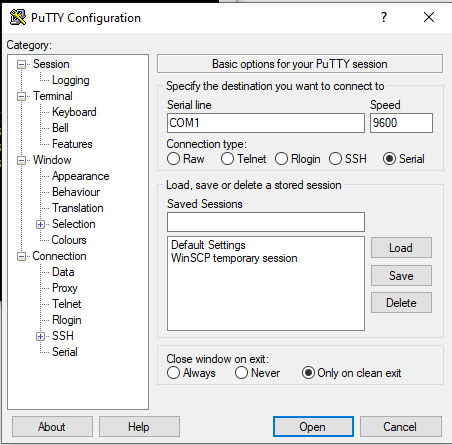

برنامه Putty را باز کرده و مطابق شکل زیر :
اتصال به Router با استفاده از Port serial
سپس در برنامه Putty در قسمت Connection Type گزینه Serial را انتخاب و در صورت وجود config بر روی دستگاه از روش زیر برای پاک کردن (erase) اطلاعات روتر استفاده کنید.
برای یافتن شماره پورت سریال مبدل خود ، به بخش Device Manager کامپیوتر مراجعه کنید .
ابتدا روتر را با مد Ramon فعال کنید . (برای این کار کافیست روتر IOS نداشته باشد) سپس Command زیر را وارد کنید:
rommon 1 > confreg 0x2142
حال روتر را ریستارت کرده و Command زیر را وارد نمایید:
rommon 2 > reset
مجدد روتر را با IOS روشن کنید . مد وارد شده (0x2142) امکان ذخیره سازی اطلاعات برروی nvram را نمیدهد ، بنابراین با استفاده از command زیر کلیه تنظیمات را پاک کنید و مجدد روتر را Reset کنید.
حال بعد از ریستارت شدن کامل روتر Command زیر را وارد کنید تا امکان ذخیره سازی برروی nvram میسر باشد.
conf-t#config-register 0x2102
اکنون روتر را Reload کنید.
بعد از بالا آمدن روتر سیسکو ما نیاز داریم که به عنوان مثال یک کارت E1 تک پورت را تعریف کنیم .
در قدم اول با دستور Router#show inventory میتوان تمام کارت ها و ماژول های نصب شده بر روی روتر را مشاهده کنید. اگر کارت E1 سیسکو خود را مشاهده نکردید ، احتمال بسیار روتر شما نیاز به آپدیت فریمور دارد . میتوانید در بخش دانلود ها ، فریموری که از کارت ایوان ساپورت کند را بیابید .
حال می توانید با دستور Router#configure terminal وارد محیط Global شوید.
در این محیط تمام تنظیمات روتر از قبیل Interface,E1,Vty و… انجام می شود.
در مرحله اول card E1 را برروی روتر می سازیم :
Router(config)#card type e1 0 0
در دستور بالا 0 0 به slot و sub slot روتر اشاره می کند.
در مرحله بعد می بایست نوع پروتکل کارت E1 سیسکو را مشخص کنید.
انواع پروتکل های کارت E1 :
4ess 5ess dms100 dpnss net5 ni ntt qsig ts014
لیستی که در بالا مشاهده می کنید پروتکل های E1 روتر های cisco است ما برای تنظیم خط E1 مخابرات از net5 استفاده می کنیم.
برای اعمال این پروتکل از دستور زیر استفاده می کنیم:
Router(config)#isdn switch-type primary-net5
Router(config)#network-clock-participate wic 0
برای ساخت کانال های E1
Router(config)#controller e1 0/0/0
port 0_____| | |
sub slot____| |
slot_______|
برای تنظیم این بخش می بایست از مرکز مخابراتی ارئه دهنده سرویس PRI استعلام بگیرید که CRC4 فعال است یا غیر فعال
Router(config-controller)#framing
با دستور زیر Chanel ها ساخته می شود
Router(config-controller)#pri-group timeslots 1-31
Router(config)#interface fastEthernet 0/0
پورت مربوطه را با دستور no Shutdown فعال کنید:
سپس برای تنظیم Ip آدرس Command زیر را وارد کنید:
Router(config-if)#ip address 192.168.0.0 255.255.255.0
حال برای فعال کردن Telnet بر روی روتر سیسکو Command های زیر را وارد کنید :
Router(config)#line vty 0 5
Router(config-line)#login local
Router(config-line)#exit
Router(config)#username admin secret 123456
Router(config)#enable secret 123456
Router(config)#voice service voip
Router(conf-voi-serv)#allow-connections h323 to h323
Router(conf-voi-serv)#allow-connections h323 to sip
Router(conf-voi-serv)#allow-connections sip to h323
Router(conf-voi-serv)#allow-connections sip to sip
Router(conf-voi-serv)#fax protocol cisco
بعد از ساخت کانال های E1 یک Interface serial ساخته می شود بر اساس قرار گیری vwic e1 که میبایست با دستور زیر وارد تنظیمات آن شوید و تغییرات مورد نظر را برای خط PRI اعمال کنید.
Router(config)#interface serial 0/0/0:15
no ip address
encapsulation hdlc
isdn switch-type primary-net5
isdn incoming-voice voice
no cdp enable
ساخت Dial-peer voice برای کارت E1 سیسکو و SIP Trunk بین روتر و Asterisk
Router(config)#dial-peer voice 1 pots
شماره Dial-peer باید منحصر به فرد باشد.
Router(config-dial-peer)#destination-pattern 9.T
این دستور به Pattern اشاره میکند که تماس را در صورت امکان تماس خروجی به خط E1 وصل کند
Router(config-dial-peer)#direct-inward-dial
Router(config-dial-peer)#port 0/0/0:15
Router(config-dial-peer)#forward-digits all
dial-peer voice 2 voip
destination-pattern .T
session protocol sipv2
session target ipv4: VoIP server IP Address
session transport udp
dtmf-relay rtp-nte
codec g711alaw

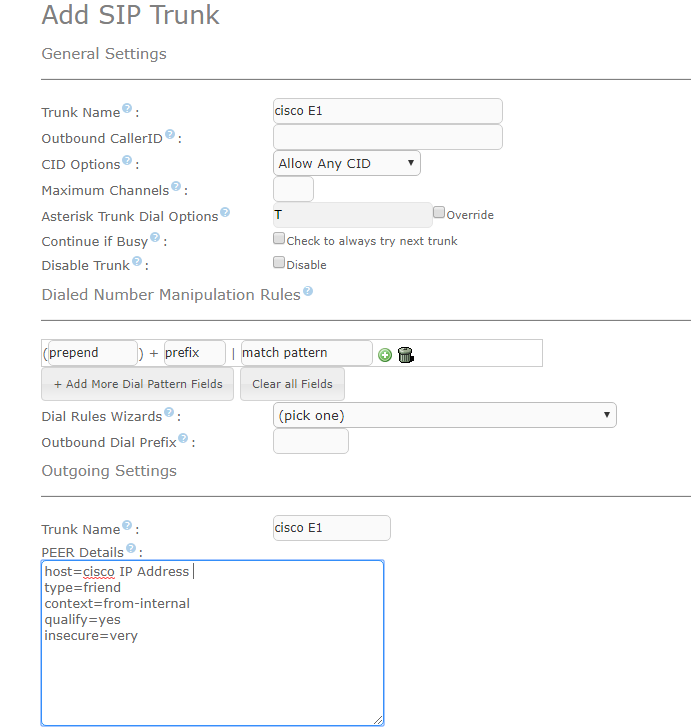

در مرحله آخر تنظیم Trunk بر روی ایزابل می باشد که مطابق دستورات و کارهای زیر می باشد:
host=cisco IP Address
type=friend
context=from-internal
qualify=yes
insecure=very
